地磅接線盒連接方法與安裝調試

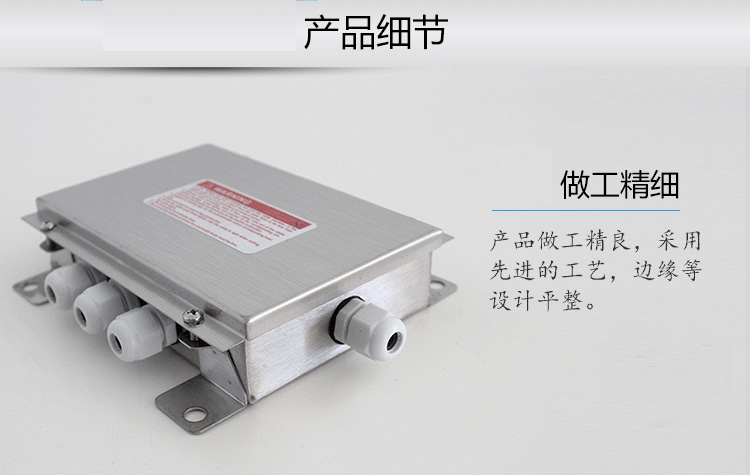

地磅接線盒的安裝：
將接線盒固定在秤體的合適位置，打開接線盒上蓋。將稱重傳感器電纜線和儀表信號電纜從數字接線盒相應的接口穿入，按
說明書將所有電纜連接好，完成后將所有的螺母擰緊。可將不用的接口用密封橡膠墊片或橡皮泥堵住，同時擰緊螺母。并將所
有電纜線的外屏蔽接到數字接線盒的接地柱上。安裝即可完成。
模擬式傳感器配套相應的模擬接線盒，而數字式傳感器則配套相應的數字式接線盒，使用中不要搞混淆，否則有可能會燒毀
相關電子部件。有一點要說明的是，數字式接線盒可用于模擬傳感器，而模擬接線盒只能接模擬傳感器。
地磅接線盒的調試：
安裝后還需要進行一定的調試，關于這點，根據接線盒種類的不同有不同的調試方法。如果為模擬接線盒，可先根據稱重傳
感器的輸出信號大小，參照說明書中的接線圖，調整相應的電位器。但是要注意的是，電位器切記不要調過頭，調試好后應將
數字接線盒上蓋蓋上，同時，需將螺絲擰緊。
而要是數字傳感器，則按照說明書正確接線即可，內部調試由稱重控制儀表內的軟件進行調試即可，相對來說，數字式電子
地磅秤調試相對來說比較簡單，無線在秤體部位進行操作。
當我們決定購買電子汽車衡并且選擇好汽車衡后,接下來首先要做的就是電子汽車衡也就是電子地磅的基本工程安裝的步
驟，分為八個步驟來完成。
一、電子汽車衡(地磅)的基本結構分淺基坑和無基坑二種，我公司根據用戶需要為用戶提供方案圖樣。
二、用戶根據提供的基本方案圖樣，結合現場地質條件，再進行施工圖樣方案。施工方案中必需特別注意三個問題：
(1)基本下素土承載力(地耐力)要求不低于20t/m2。如現場地質條件達不到此要求，必需做加固處理。
(2)基本開挖必需挖至當?shù)貎鐾辆�以下。
(3)對于淺基坑基本，必需方案排水通道。無基坑基本也要考慮周圍排水問題，保證汽車衡不會因下雨而淹入水中。
三、基本混凝土內縱橫鋼筋網需對50%以上的交點用16#鐵線捆扎，并用鋼筋接至各鐵底板上(作稱重傳感器地線使用)。
四、基本施工中預埋件(鐵底板、地腳螺栓、角鐵護邊等)由用戶自備。施工中必需采取措施，保證地腳螺栓和鐵底板的正確
位置。為此建議采用二次灌槳的辦法來定位，必需保證鐵底板與混凝土間不形成空洞。施工中必需保證各鐵底板的水平度和標
高符合基本方案圖樣要求。各鐵底板中心的等高差要小于2mm，鐵底板的水平傾斜度應小于1/500，各鐵底板中心距的對角線
偏差小于2mm。
五、基本施工完畢后，必需注意養護。為縮短施工周期和養護時間，允許施工時在混凝土中加“早強劑”等措施。混凝土未達
到方案強度時不得安裝秤臺。
六、電子汽車衡的磅房間方案由用戶按實際需要自行確定：磅房內必需設置一根接地線和220V電源以備稱重控制儀表使
用。磅房間必需靠近秤臺，特殊情況需與我公司提前告知。
七、在北方地區的用戶應考慮冬季的取暖問題，有條件的用戶用空調或暖氣，不得在磅房內設置煤爐。
八、衡信號電纜線從秤臺引出，經金屬管進入磅房，建議使用1吋金屬管并同時穿好接引電纜的鐵引線。
廣州蘭瑟電子科技有限公司致力于為用戶提供高品質的衡器產品，的稱重解決方案及的售后服務，將公司打造成的綜合電子衡
器供應平臺型企業。根據客戶需求定制產品并提供系統稱重解決方案。公司具有完善的銷售管理與售前售后服務體系，以的銷
售團隊與優質的售后服務，為客戶提供細致周到的產品服務。
地磅秤接線盒連接注意事項：
1、接線盒內的輸入、輸出線接好后，要擰緊、擰牢并密封接頭、放上干燥劑、做好防潮工作，然后才能固定接線盒蓋板；
2、對不同的稱重傳感器，要根據不同的色標區分輸入、反饋、輸出，一定不要搞錯；
3、對不同的稱重顯示器，使用的稱重傳感器插座、插頭形式不一樣，接法更不一樣，也不要搞錯。
4、接線時要確保有效接地，以防雷擊時電子汽車衡遭到破壞。
