【韓國Daehan液位傳感器】如何接線及安裝方法
【廣州蘭瑟】正確了解韓國Daehan液位傳感器接線的方法，才會減少液位傳感器在運作過程中出現誤差，否則很容易會導致液
位傳感器的損壞，影響測量的準確性。因此液位傳感器接線的方法對于我們的使用是非常重要的。那么如何對液位傳感器接線
呢?
韓國Daehan液位傳感器，一般輸出的信號是電流4-20MA，0-20MA，或電壓0-5V，1-5V，0-10V等，通常電流型的是二線或四
線制、電壓的三線制輸出。目前很多是沒有24VDC供電電源的，大部份是10V，有些功耗較大的變送器，10VDC的電源無法帶
動，那么只能外接供電源24VDC。這樣一來液位傳感器就出現了四個接線端子：供電+，供電-，反饋+和反饋-。
韓國Daehan液位傳感器接線之電流型二線制接比方式：電源+==供電+;信號+==反饋+，供電-==反饋-，如果不遠傳只需接
24V電壓+，-，如果需要遠傳需要組成回路，比如24V+接壓力表+，壓力表-接4～20mA+，4～20mA-接24V-就可以，可能中間
有端子，要看一下回路圖。
韓國Daehan液位傳感器接線之電壓型三線制接線方式：電源+==供電+;電源-(信號-)==供電-;信號+==反饋+，電源-(信
號-)。
韓國Daehan液位傳感器接線之四線制接線方式：電源+==供電+;電源-==供電-;信號+==反饋+，信號-==反饋-。

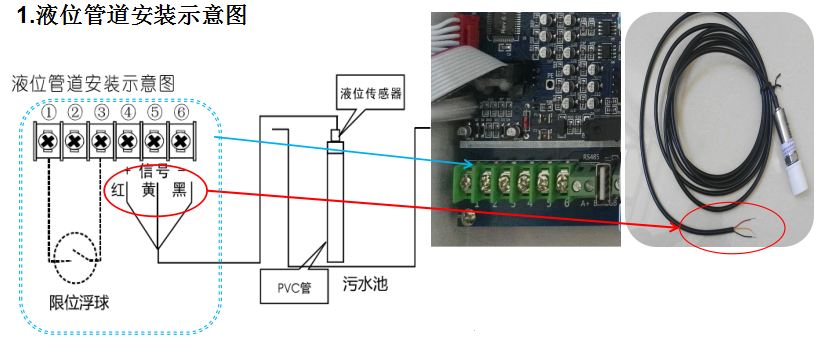

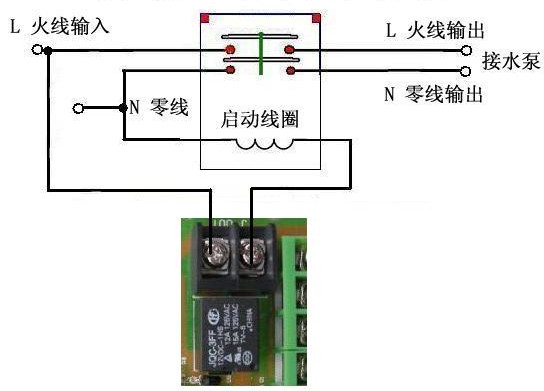

韓國Daehan液位傳感器接線圖
韓國Daehan液位傳感器安裝要求
1、盡量使用較粗的PVC管，防止污泥堵塞。 1.左圖所示限位浮球分別對應機器液
2、要求安裝液位傳感器時，根據污水池的深度制 位板控制端口①③;液位傳感器分別
做PVC管長，壓力管需要與污池底部留5-10CM 對應機器液位板控制端口④⑤⑥;
高度防止污泥諸塞，PVC管須固定在水池壁邊，防止晃動 (注意液位傳感器線顏色及對應端口)
下面就給各人介紹下如何安設的液位傳感器：
一、液位傳感器的導壓管內的液柱壓頭應保持平衡。
二、抗御變送器和氧化性或過熱的被測介質相交戰。
三、導壓管要盡或是短一些。
四、抗御垃圾在導壓管內聚積。
五、導壓管應安設在溫度梯度和溫度執著小，無沖擊和振動的中央。
六、液位傳感器因為其量程小，安設位置一致而受力不平均引起壓力的變化。
韓國Daehan液位傳感器熱銷型號:
DAEHAN液位傳感器DT-200
DAEHAN液位傳感器DT-300
DAEHAN液位傳感器DT-400
DAEHAN液位傳感器DT-500
DAEHAN液位傳感器DT-600
DAEHAN液位傳感器DF-4P-4S
DAEHAN液位傳感器DF-4P-4S-2W
DAEHAN液位傳感器DF-4S
DAEHAN液位傳感器DF-4S-2W
DAEHAN液位傳感器DF-300
DAEHAN液位傳感器DF-300-2W
DAEHAN液位傳感器DF-500
DAEHAN液位傳感器DF-500-2W
DAEHAN液位傳感器DF-600
DAEHAN液位傳感器DF-600-2W
